Oleh Evalina Pasaribu, Siswa PKL SMK Tunas Muda Berkarya di Kampus Institut Teknologi dan Bisnis Indobaru Nasional (IIBN) Batam.
Belajar jaringan komputer tidak harus menyediakan perangkat sungguhan yang lengkap dan berbiayaya mahal. Cisco mengeluarkan sebuah alat simulator yang bernama Cisco Packet Tracer. Tool ini dapat digunakan untuk membuat jaringan komputer, mulai dari jaringan yang sederhana maupun jaringan kompleks.
Setelah anda mendownload dan meng-instal Cisco Packet Tracer, berikut ini langkah-langkah dasar membuat jaringan komputer (topologi bus) sederhana menggunakan Cisco Packet Tracer.
- Membuka Cisco Packet Tracer
- Jalankan aplikasi Cisco Packet Tracer.
- Buat proyek baru dengan membuka File → New.
- Menentukan Perangkat yang Dibutuhkan
- Kita akan membangun jaringan bus yang tidak memerlukan switch, karena semua perangkat akan terhubung secara paralel ke satu kabel (jalur utama).
- 3–5 unit PC (End Device)
- 1 unit Hub (digunakan sebagai alternatif titik koneksi kabel, karena Cisco tidak menyediakan kabel coaxial langsung)
- Kabel Copper Straight-Through (UTP)
Catatan: Karena Packet Tracer tidak menyediakan kabel coaxial dan T-connector secara langsung, kita akan menyimulasikan topologi bus menggunakan Hub sebagai titik pengganti sambungan fisik (simulasi logika bus, bukan bentuk fisik).

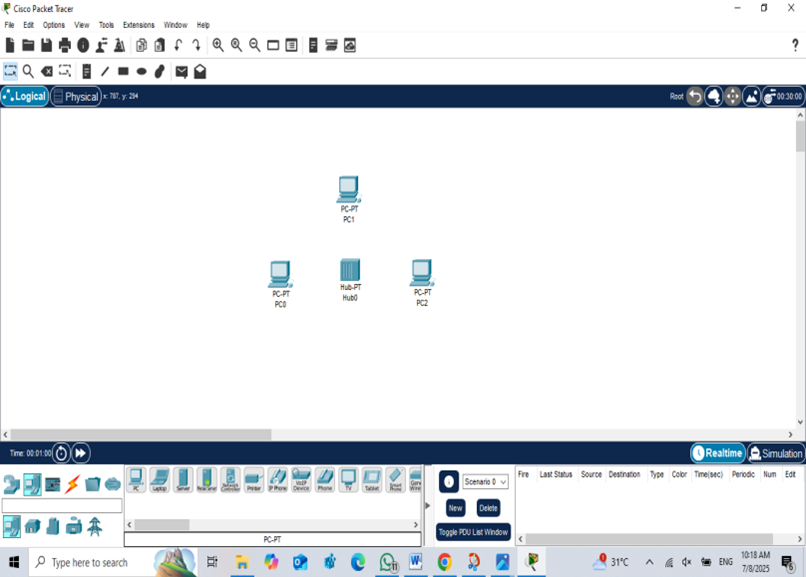

- Menempatkan Perangkat
- Tambahkan beberapa PC ke dalam workspace (minimal 3).
- Tambahkan Hub di tengah (jika hanya ingin menyimulasikan satu jalur pusat).
- Menghubungkan Perangkat dengan Kabel
- Gunakan Copper Straight-Through cable untuk menghubungkan setiap PC ke Hub, mensimulasikan koneksi ke satu jalur kabel (bus), dengan langkah:
- Klik ikon kabel → pilih Copper Straight-Through.
- Klik PC0 → pilih port FastEthernet0.
- Klik Hub0 → pilih port Port 0.
- Lakukan hal yang sama untuk PC1 ke Port 1, PC2 ke Port 2, dan seterusnya.
- Konfigurasi IP Address
- Agar setiap PC dapat saling berkomunikasi, berikan alamat IP yang berada dalam satu subnet, dengan langkah:
- Klik PC0 → tab Desktop → klik IP Configuration.
- Klik PC1 → IP Address: 192.168.1.2
- Klik PC2 → IP Address: 192.168.1.3
- Abaikan pengisian Gateway, karena tidak menggunakan router.

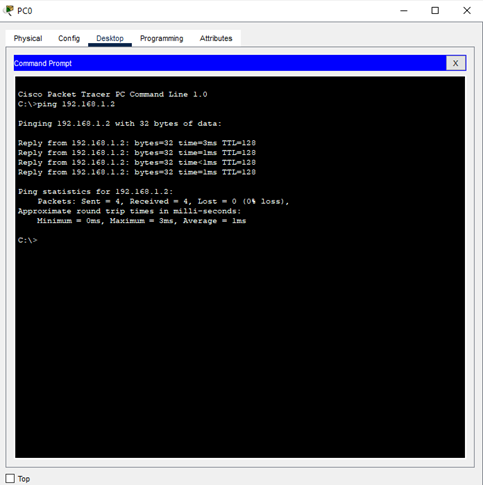

- Pengujian Koneksi (Ping)
- Untuk memastikan jaringan berjalan baik, lakukan tes koneksi antar PC menggunakan perintah ping, dengan langkah:
- Klik PC0 → tab Desktop → klik Command Prompt
- Ketik: ping 192.168.1.2 → tekan Enter
- Jika berhasil, muncul balasan Reply from….
- Lakukan juga pengujian ke PC lainnya (misalnya dari PC0 ke PC2).
Topologi bus adalah dasar jaringan yang menyambungkan perangkat melalui satu jalur utama. Dengan Cisco Packet Tracer, kita dapat menyimulasikan topologi ini menggunakan hub sebagai titik pengganti kabel coaxial. Meskipun topologi ini sudah jarang digunakan, memahami prinsip kerjanya akan memperkuat pemahaman jaringan komputer dari akar konsep.
